  1. 當前位置：主頁 > 產品中心 > 壓力表系列 >

數顯電接點壓力表

發布時間：2023-08-12     瀏覽次數：
數顯電接點壓力表圖示


    ZH-100系列數顯電接點壓力表采用穩定性能佳的壓力傳感器作為其敏感元件，以檢測過程介質壓力，數顯電接點壓力表?yè)碛锌煽啃?、長期穩定性設計，結合微處理技術和模數轉換算法，達到精度高，功耗低的要求。采用大屏幕的液晶顯示使數據清晰易讀。耐腐蝕，抗震動，可以應用在多種復雜的環境中。不銹鋼接口與多種介質兼容。儀表帶上下限調節設定裝置（兩點閥值設置，兩個常開電接點，可控制報警裝置和動力設備），供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。產品出廠校準，用戶免校準。大屏幕液晶顯示壓力數值，方便現場工人操作。主要應用于石油化工、煤礦液壓、電站大壩、汽車電子、液位測量等對各種液體、氣體的壓力測量控制場合。是替代傳統機械表的理想選擇。
數顯電接點壓力表技術參數：

測量范圍
MPa

-0.1-0;-0.1~0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16;0-25;0-40; 0-60

精度%

± 0.5 ； 1.0

電接點參數

工作電壓

  24VDC

最大工作電流

5A

最大功率
（無感負載）

5A/250VAC

連接器

X14K4P

測量物質：氣體、液體，可燃性物質需定貨時說明
供電電壓：直流DC24V
電接點最大負載：5A（AC250V）
參考精度：0.5% ；1.0%
使用工作溫度：-25℃~55℃
數據更新率：3次/秒
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm

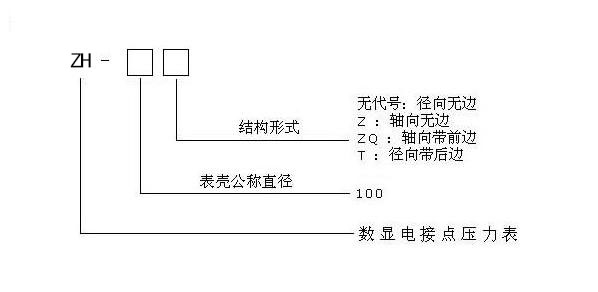

數顯電接點壓力表產品型譜：

型號

外形尺寸 mm

A

B

C

D

d

d0

M

ZH-100

44

45

18

100

/

/

20X1.5

ZH-100T

44

46

19

118

5.5

ZH-100Z

43

45

34

/

/

ZH-100ZQ

43

45

44

118

5.5

ZH-150

50

47

19

149

/

/

20X1.5

ZH-150T

50

48

20

165

5.5

ZH-150Z

51

47

55

/

/

ZH-150ZQ

51

47

55

165

5.5

注：1、表盤直徑150mm的現已經停止供貨；2、連接螺紋可按要求訂貨

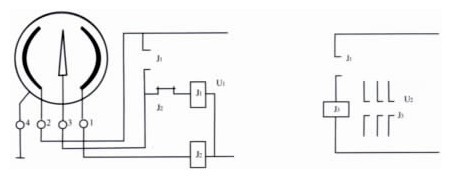

數顯電接點壓力表接線示意圖：

數顯電接點壓力表使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號、測量范圍及連接方式及尺寸、材質以及現場環境是否要求隔爆（隔爆型產品就要選防爆數顯電接點壓力表產品）。
