防爆電接點雙金屬溫度計

一、概述：
　  WSSX系列防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的，主要應用于測量與控制溫度現場環境與介質有可能帶來爆炸危險的場合，產品主要應用于石油化工、環保、水處理、煤炭礦山、能源電力等現場要求隔爆的工礦企業。
      防爆電接點雙金屬溫度計產品有國家防爆電氣產品質檢中心頒發的防爆證書編號：CNEX23.6878X,產品性能符合BG3836.1-2010《爆炸性氣體環境用防爆電氣設備 第1部分：通用要求》及GB3836.2-2010《爆炸性氣體環境用防爆電氣設備 第2部分：隔爆型電氣設備"d"》的標準。
     防爆電接點雙金屬溫度計帶有電接觸裝置-即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
     WSSX系列防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。是石油，焦化，化工，醫藥等企業生產現場存在碳化物等爆炸物各過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度測量。
二、防爆電接點雙金屬溫度計主要技術參數：
1、標度盤公稱直徑： 100
2、熱響應時間：≤ 40s
3、隔爆等級： ExdIIBT4（防爆合格證證書編號：CNEX23.6878X）
4、額定功率： 10VA
5、最高工作電壓： 220V
6、最高工作電流 ： 0.7A
7、報警方式：上下限、雙上限、雙下限
8、防護等級：IP65
9、連接方式：螺紋、法蘭、卡盤等
10、測溫傳感器材質：304、316、304襯四氟、鈦管、HC等
11、使用環境條件：-10~50℃，相對濕度不大于80%，且爆炸性混合物應屬于ⅡB級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。
12、溫度影響：示值不大于0.4%/10℃，設定點不大于0.6%/10℃ （使用溫度偏離20±5℃）。
13、絕緣強度：50HZ正弦交流電2000V歷時一分鐘。
三、結構原理：
    儀表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。儀表的隔爆鑄鋁外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，并能有效地阻止由產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會(huì )導致傳爆。
    隔爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。

四、防爆電接點雙金屬溫度計產品選型型譜：

選型參數說明：在選擇以上型號后還要提供溫度計的測溫范圍（建議量程刻度范圍最大值為正常使用溫度的1.5~2倍）、插深、探桿直徑、探桿材質、被測量介質的工作壓力等。
五、防爆電接點雙金屬溫度計規格型號：

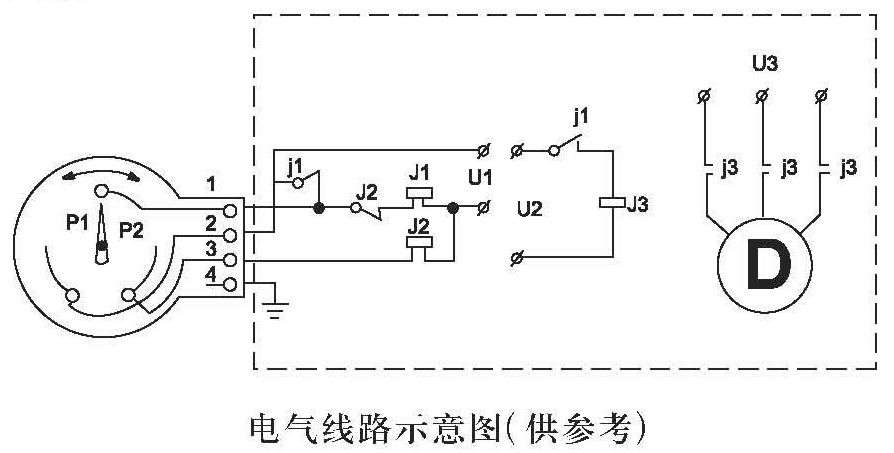

 六、防爆電接點雙金屬溫度計接線圖：

七、防爆電接點雙金屬溫度計使用要求：
1、此產品是溫度儀表，在運輸、安裝過程中要輕拿輕放，切忌扔、摔等對儀表精度產生影響的行為。
2、本儀表安裝前應該檢查本儀表的外觀及各接合面有無松動（本儀表出廠檢定正常，防止在運輸過程中產生的振動導致本儀表的某些部位松動）。如有應旋緊后再安裝。
3、儀表安裝
（1）螺紋安裝應該先將螺紋底座焊接在設備上，等焊點冷卻后將本儀表的安裝螺紋用生料帶纏上或者墊上墊片后，再將本儀表旋入螺紋底座內（安裝旋接時應用扳手旋本儀表的安裝螺紋部位，不能直接旋本儀表的表頭或其它部位）。
（2）法蘭安裝時先將設備上的配對法蘭安裝好，配上墊片，再將本儀表直接安裝在設備上。（螺栓擰緊時要對邊同時擰緊）
4、儀表接線：應由儀表工按照本儀表上的接線要求接線。
5、接好線后，應將接線盒上的接線口螺紋擰緊后才能投入使用。（將隔爆接口內的橡皮圈與引線充分壓緊，確保本儀表腔內與腔外隔斷）
6、安裝完畢后應該再次檢查本儀表的各密封部位，確保密封。才能投入使用。
八、防爆電接點雙金屬溫度計使用注意事項：
1、儀表在使用前請檢查隔爆雙金屬溫度計各密封部位是否完全密封好，否則不予使用！
2、儀表接線應選擇隔爆撓性軟管連接！
